本文详解戴尔服务器外观图与内部结构图解，包含机架式/塔式服务器对比、硬盘安装位置示意图、前面板指示灯解读及散热系统布局，提供型号识别技巧和维护指南。

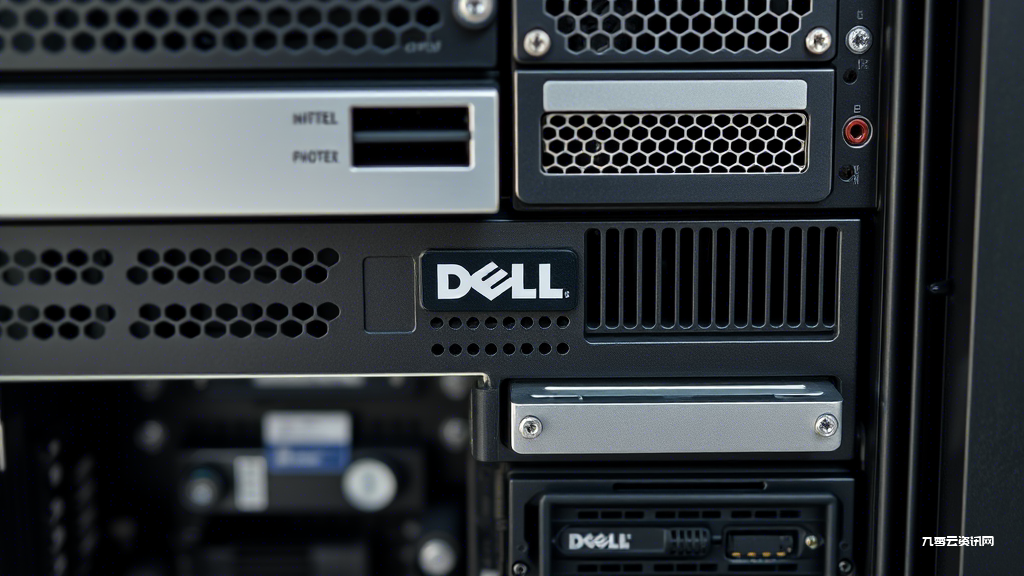

当需要升级数据中心设备或排除服务器故障时，高清实拍图能帮您快速定位组件位置。通过戴尔PowerEdge系列实拍图解，您能清晰辨识2U机架式服务器的热插拔硬盘仓布局，塔式服务器的扩展槽位配置，以及刀片服务器的模块化接口设计。运维人员常需对照实物图确认电源冗余模块位置或RAID卡插槽方向，避免误操作导致停机。最新第15代服务器在散热风道设计上有明显改进，鳍片式散热器图片显示其优化后的气流路径，这对机房温度管理至关重要。
戴尔服务器型号对照指南，如何通过外观图快速识别
遇到未知型号的戴尔服务器？首先观察前面板指示灯布局：R740系列采用双竖排状态灯，而T640塔式服务器配备环形诊断灯带。再看硬盘托架数量——2U机型通常支持24块SFF硬盘，图片显示硬盘仓右侧印有数字编号。打开机箱盖板后，关注CPU散热器形状：英特尔至强可扩展处理器的散热模块带有铜芯底座，图片中可见六角形固定螺丝。通过官网的型号解码工具，输入标签上的服务编码（如ABC12345），即可调取对应设备的3D爆炸视图，精准定位每个组件。
硬盘安装位置示意图解，避免数据线接错风险
更换故障硬盘时，80%的安装错误源于接口混淆。从戴尔R750xs实拍图可见，后置硬盘模块独立于主板供电，需先解锁蓝色卡扣再插入。对于NVMe配置，注意图片中标记为红色的U.2接口与黑色SATA接口的物理区别。当添加缓存盘时，图示M.2插槽位于RAID控制器上方，必须搭配银色散热马甲使用。实操案例：某企业误将SAS线接入SATA背板导致阵列异常，对照官网图解重新布线后恢复。记住黄金法则——线缆接口颜色与硬盘托架卡扣颜色需完全匹配。
前面板指示灯全解，故障诊断可视化攻略
闪烁的琥珀色指示灯常引发恐慌，其实戴尔设计了智能光路诊断系统。查看PowerEdge前面板高清图：电源图标常亮绿色代表正常，双闪黄灯预示温度异常。当iDRAC模块故障时，系统健康指示灯会呈现呼吸式红灯，此时需参照图示按压重置按钮5秒。实际运维中，某数据中心通过指示灯状态图发现风扇报错代码1-3-2，对应维修手册确认是3风扇模块积尘，清洁后避免硬件损坏。建议打印指示灯逻辑图张贴在机柜门内侧，实现快速排障。
内部结构优化解析，散热与扩展的关键设计
拆解图揭示戴尔服务器的工程智慧：三明治式散热结构让气流从前置硬盘仓穿透至后置电源。重点观察CPU区域——图片显示第14代服务器采用Z形散热管，而第15代升级为均热板直触设计，导热效率提升40%。扩展能力方面，R650图片展示PCIe转接架的独特卡扣，支持横向安装全尺寸GPU。实际案例显示，某AI实验室参照扩展槽位图解，成功在2U空间部署4块A100显卡。维护时需按图示顺序拆卸导风罩：先解除两侧卡扣再提起中部把手，防止塑料件断裂。
服务器维护必看，拆装安全操作规范
静电防护是拆机首要原则，图片中技术员佩戴腕带连接机架
